Modificare iluminare habitaclu Tico

[Dr.L]

Ms inca o data!

Bordul cred ca il fac la vara,dupa bac,deocamdata ma lupt cu chestii mai functionale(centralizata,instalatia electrica etc)

@tolin-dar ce am eu chiar e o sursa de curent!

Adica daca dupa ce stabilizez tensiunea(la 8v in cazul meu)alimentez ledul printr-o rezistenta(suficient de mare) curentul este constant(sau oricum suficient de constant)! Rezistenta,printre altele,compenseaza cresterea curentului ledului,cand acesta e alimentat la o tensiune constanta si temperatura sa creste

Incearca pe masa sa alimentezi,ca in cazul meu,un led de la o sursa de tensiune(suficient de mare) constanta printr-o rezistenta,si sa inseriezi pe circuit un microampermetru,sa vezi ca...curentul nu variaza(sau oricum mult prea putin ca sa conteze). Asta daca ledul e inca in parametrii nominali de functionare(si nu in 'overclock')

Cate o sursa de curent constant pt fiecare led e...cam mult si foarte nepractic. Cea mai aprioiata solutie realizabila este punerea cat mai multor leduri in serie(cunentul e acelasi prin toate) si alimentarea ansamblului printr-o sursa de curent constant si tensiune mare(asa vor fi proiectoarele mele,cel putin pana acum)

Dar o sa fac si ceva cu limitare de curent ca la carte,si anume plafoniera cu led de 3W,alimentata printr-o sursa in comutatie

Alte proiecte cu leduri(de la vara in colo): Al 3-lea stop pe leduri,ca la alte masini,prins in partea de sus a lunetei,semnalizare si stopuri pe leduri si eventual si proiectoare

O parte din astea proiectul e in diverse stadii pe foaie(mai exact,schemele de ansamblu si sursele calculate)

Daca e cineva interesat de mai multe detalii sa zica si o sa le postez!

Edited March 27, 2009 by Dr.L

[tolin]

Eu n-am criticat ce-ai facut tu, eu mi-am exprimat o dorinta, atat.

[Dr.L]

Nici n-am zis/crezut ca m-ai criticat!

Am explicat doar ce face montajul si ca indeplineste si criteriul tau pana la urma



Si ledurile nu prea poti sa le pui in paralel,deoarece au tensiuni de lucru difeirte->curentul care trece prin ele e diferit,nu prea merge sa pui multe leduri in paralel si sa le alimentezi de la o sursa de curent constant. Asta deprinde si de calitatea ledurilor. Acum,nu cred ca tine masina cat ar tine un del exploatat fix ca la carte,asa ca,ar putea fi pana la urma o solutie abordabila,,dar doar cu leduri bune! Alea proaste au toleranta mare si cele mai slabe se ard destul de rapid

Edited March 27, 2009 by Dr.L

[Abram Burel]

Am pus eu sursa de curent la becoledurile de:

- semnalizare spate

- frana

- stop suplimentar

Codul integratului e infernal - ZXLD1360, da' e micut (SOT23-5) si toata jucaria (sursa in comutatie) a iesit cam de 12x12 mm, prin urmare a incaput in soclul de P(Y)21

Daca sunt amatori de replicare public tot ce trebuie. Astept 3 voturi... diferite pe PM

[Dr.L]

Misto integratul!

Cam cat a fost/de unde si cu bobina aceleasi intrebari

ms

[Abram Burel]

www.comet.srl.ro

<quote>

ZXLD1360ET5 PWM LED Driver 1A adj., Vin=7.0-30V 1.00 5.10 5.10

C1206 2.2uF 50V X7R 2.2uF 50V X7R +-10% 2.00 0.19 0.38

CL47uH SD73 inductor 47uH 0.35 Ohm 580mA 20% SMD 1.00 1.41 1.41

1N5819(SS14) SMD (SMA) 40V 1A UFM0.6V/1A IFM30A IR1mA, Schottky 1.00 0.10 0.10

R0805 0.47R 5% RES SMD 0805 5% 0.47R 1/8W 2.00 0.09 0.17

R0805 de stabilit valorile 2.00 0.09 0.17

Cablaj 0.05 4.00 0.19

7.52

</quote>

[ToPser]

Dr L pentru bord nu este mai elegant o plasma ,reglaj de luminozitate ,doua culori ...!

[CatalinC]

Uite ca tot vine vorba de plasme,mie de exemplu nu-mi plac,mi se par naspa.prefer oricand leduri albe cu ac rosu

[cris06]

Plasma (folia electroluminiscenta) se arde repede!

Edited March 28, 2009 by cris06

[ToPser]

Plasma (folia electroluminiscenta) se arde repede!

Daa , de unde stii ? Si cam incat timp se arde ca sa ma pregatesc !

[cris06]

fftopic: Cum ti-o fi norocul! Am niste ceasuri electronice cu termometru, cu afisaj LCD si iluminare cu folie d'asta. La doua din trei a "picat" dupa cateva ore de functionare. Chinezisme...

[ToPser]

Off ,rasuflu usurat ,ale mele nu sunt made in China ! Uite de aia nu e bine sa generalizezi ,mai bine spuneai de la inceput !

Scuze de fftopic:

[Dr.L]

Plasmele alea mor cu atat mai repede cu cat lumineaza mai tare

Daca sunt facute la maxima economie,mai bine donezi banii



Plasme nu-mi pun,nici nu ma omor cu privelistea si sunt cam scumpe(mai ales pt ce fac),de banii aia am destule probleme tehnice de rezolvat

Si chiar nu sunt o prioritate,deocamdata vreau sa fac masina ceva mai confortabila(dupa cum spuneam,centralizata,instalatia electrica si ceva chestii mecanice) si restul dupa bac(ca nu-i de gluma cu el)

[Abram Burel]

Aceeasi "boala" o au si ledurile - ma refer la suprasolicitarea care conduce la... moarte subita

[CatalinC]

depinde de led.Am vazut destule borduri facute cu leduri la logan si na murit nici dupa ani de zile .vrun led

[Dr.L]

Orice led va muri mai repede daca e suprasolicitat

Cu cat e suprasolicitat mai mult,cu atat viata sa e mai scurta

Si prin viata,se intelege timpul in care va emite doar jumate din fluxul luminos initial

Viata unui led normal e de 100.000h. pana sa ajunga la capatul ei,masina ar putea ajunge la remat. de mai multe ori.

[Den]

Salutare.In timpul liber sunt si eu un pasionat de electronica..Am si eu o intrebare.De unde necesitatea unui regulator de curent pt cateva leduri?Pt. ca eu personal nu ii vad sensul.Ca sa marim viata ledurilor?Cat de tare poate sa fluctueze tensiunea pe rezistorul cuplat in serie cu el ca sa strapunga ledul?La stopuri si alte minuni care necesita un nr. mare de leduri e obligatoriu sa pui un regulator..dar la cateva leduri nu stiu.Spun asta pt ca am schimbat si eu becurile de la butoanele din bord (cele pt.reglaj faruri..stopul de ceata ..dezaburire..etc.) si nu observ nici o fluctuatie la ele.Urmeaza sa le schimb si pe cele pe care le-a schimbat Dr.L si din cauza asta intreb..e chiar necesar acel regulator?



In principiu le-am schimbat simplu.Am folosit leduri de la brichete din comert (nu radeti ).Pe piciorusul mai scurt am lipit o rezistenta cu o valoare intre 800 si 1000 Ohm,am taiat piciorusul de la rezistenta si pe cel mai lung al ledului la aceasi distanta..am adaugat izolator de plastic pana in led am pus mai mult fludor pe picioruse (le-am ingrosat) si gata..tot ce e de facut e de infipt ledul in soclu urmarind polarizarea (daca nu functioneaza se inverseaza in soclu).In caz ca se arde se schima ledul cu rezistenta..fara alte batai de cap..fire taiate si alte legaturi.Acum ma uit dupa socluri..

[CatalinC]

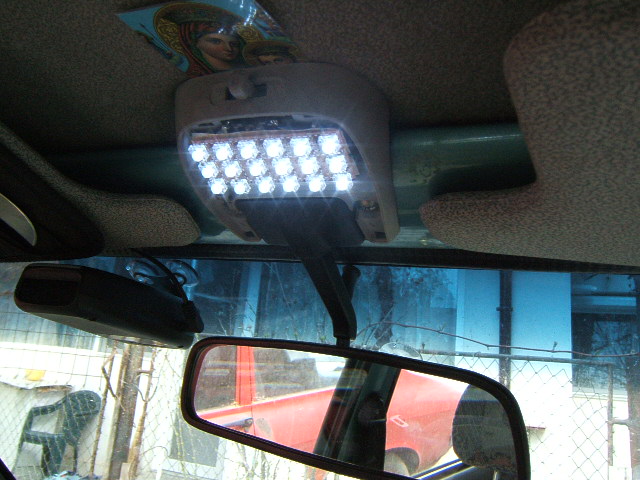

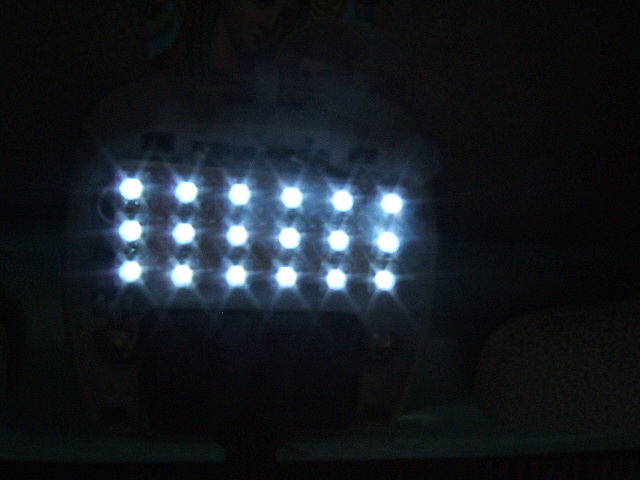

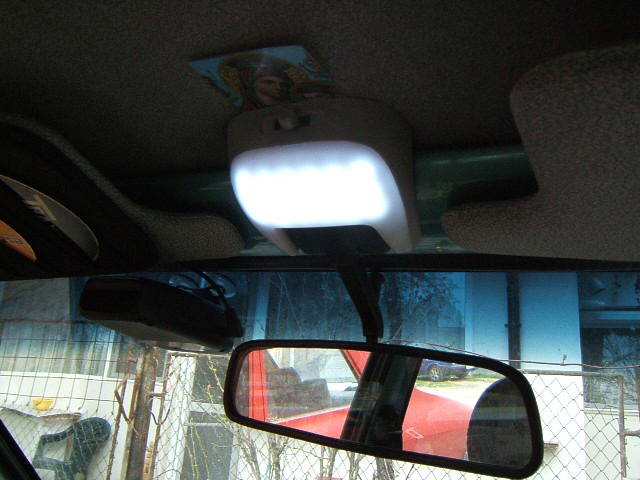

Ma bag si io cu leduri ,la plafoniera dupa nume nu par offtopic

[Dr.L]

Arata foarte bine,bv!

Banuiesc ca acum si vezi ceva cand aprinzi plafoniera )

[CatalinC]

Acuma e zi in masina noaptea .

[CatalinC]

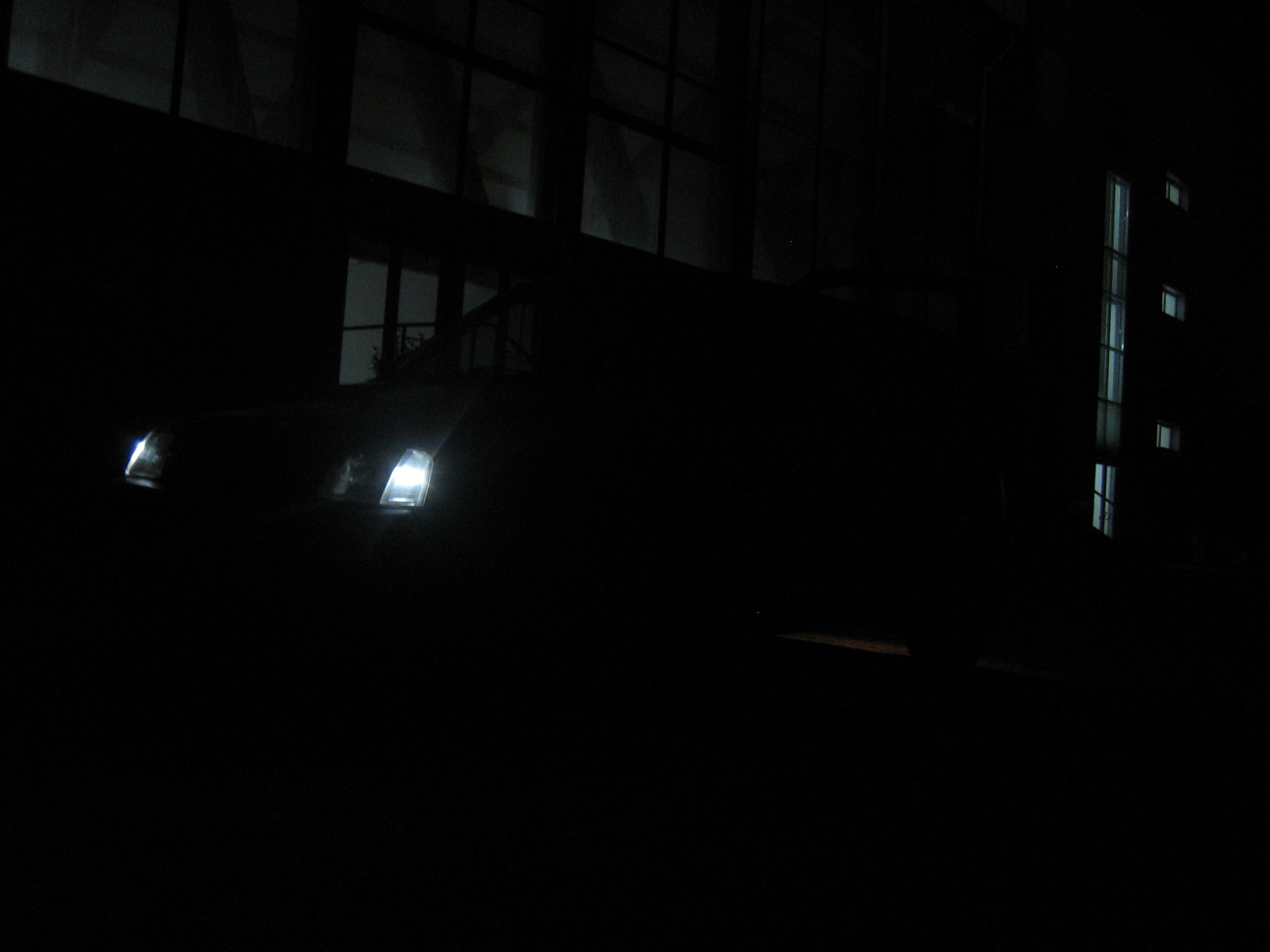

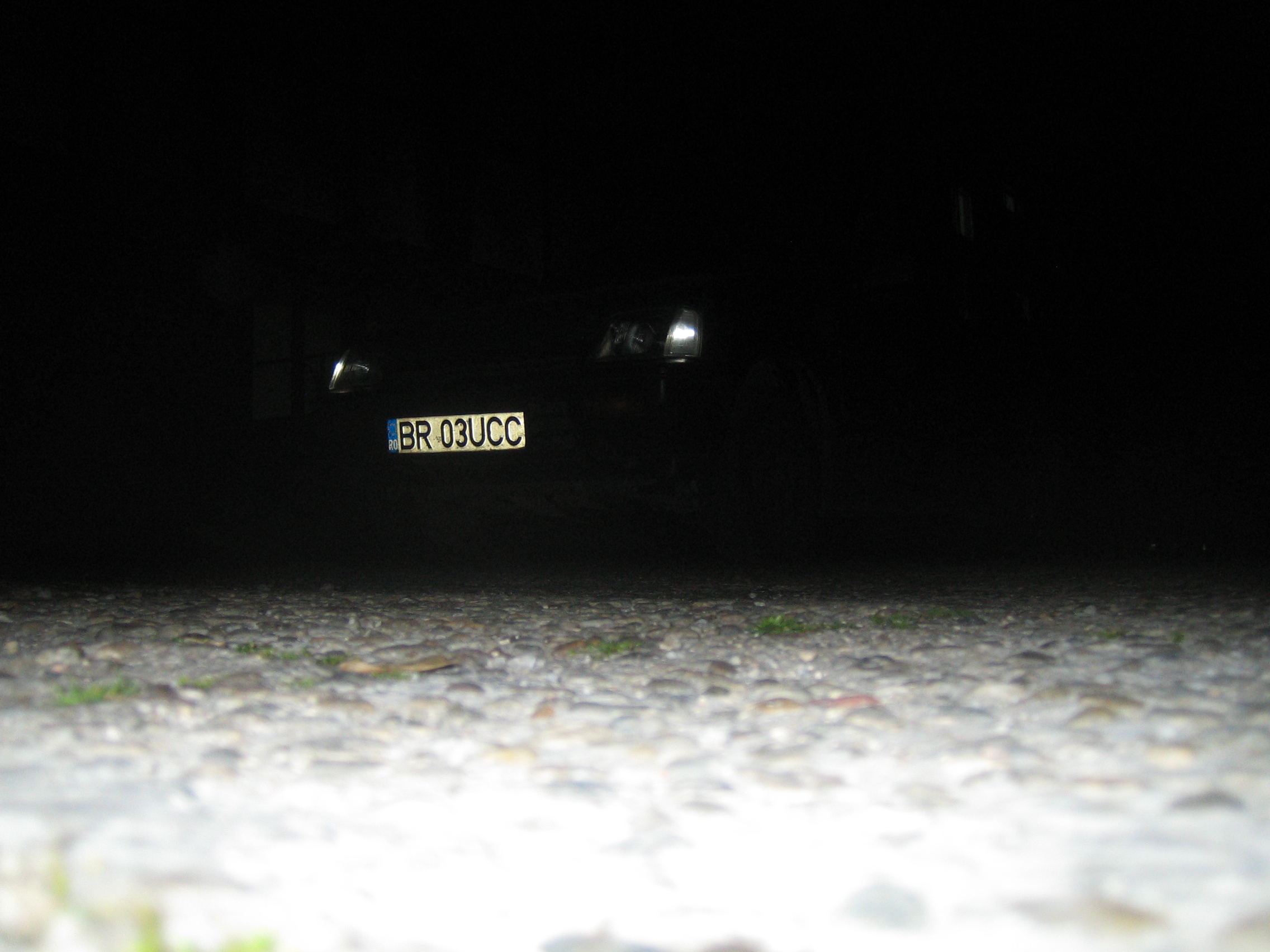

Ca sa nu vina repede tolin sa zica ca suntem offtopic cu leduri in topic de relee,pun aici o poza cu ledurile alea dupa pozitii pentru Dr.l

In poza par albastre dar sunt albe ,am trecut prin 3 controale nopatea in buc si nici unu nu ma intrebat nimic de ele.

Edited May 6, 2009 by CatalinC

[Dr.L]

Oho,lumineaza frumos!

Se vede ca sunt totusi albe,desi in poze diferenta e mica

[CatalinC]

In a 3 a poza se vede adevarata culoare ,prima a fost facuta cu setari din aparat sa fie asa lucioase

Edited May 6, 2009 by CatalinC

[Dr.L]

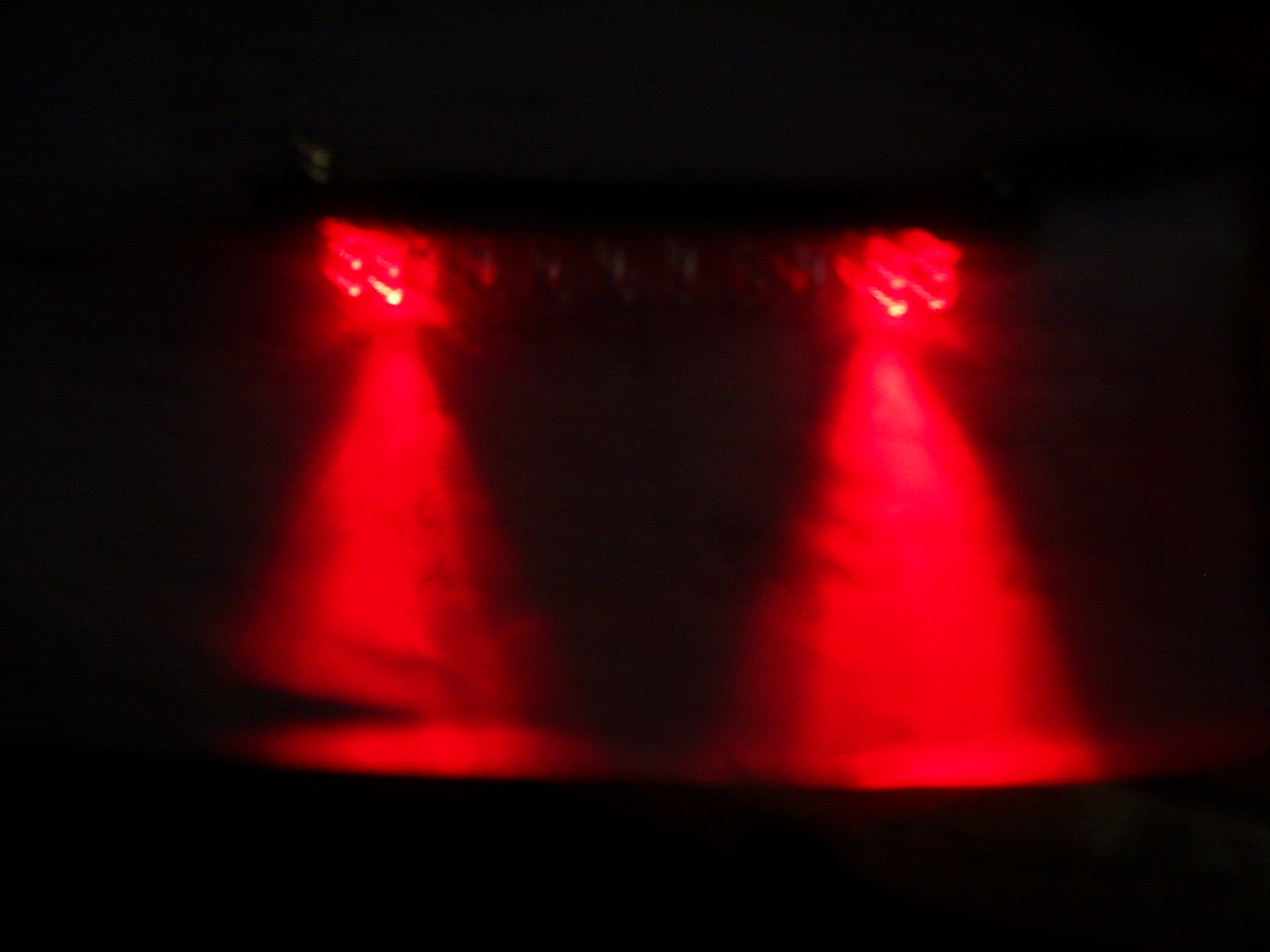

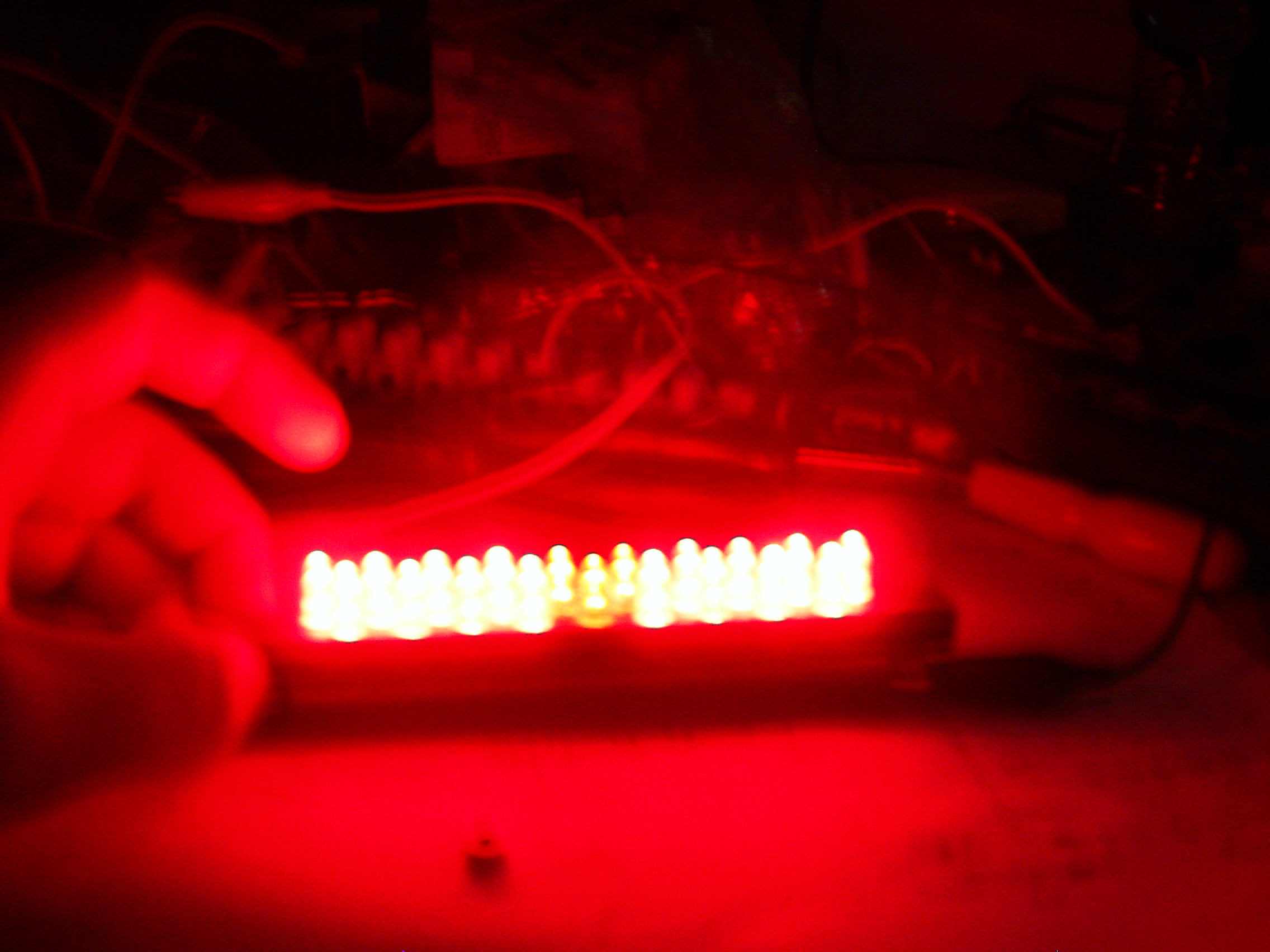

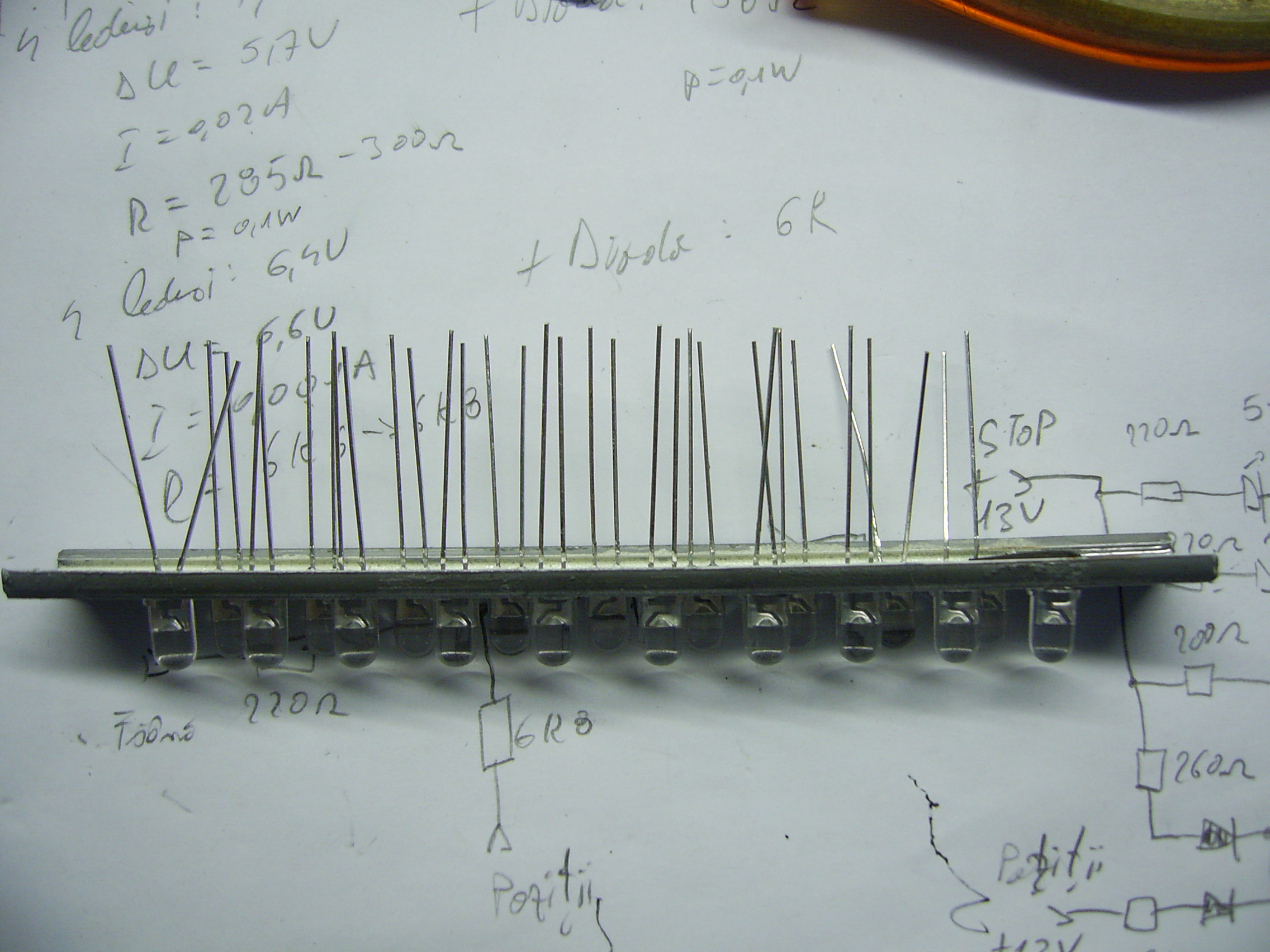

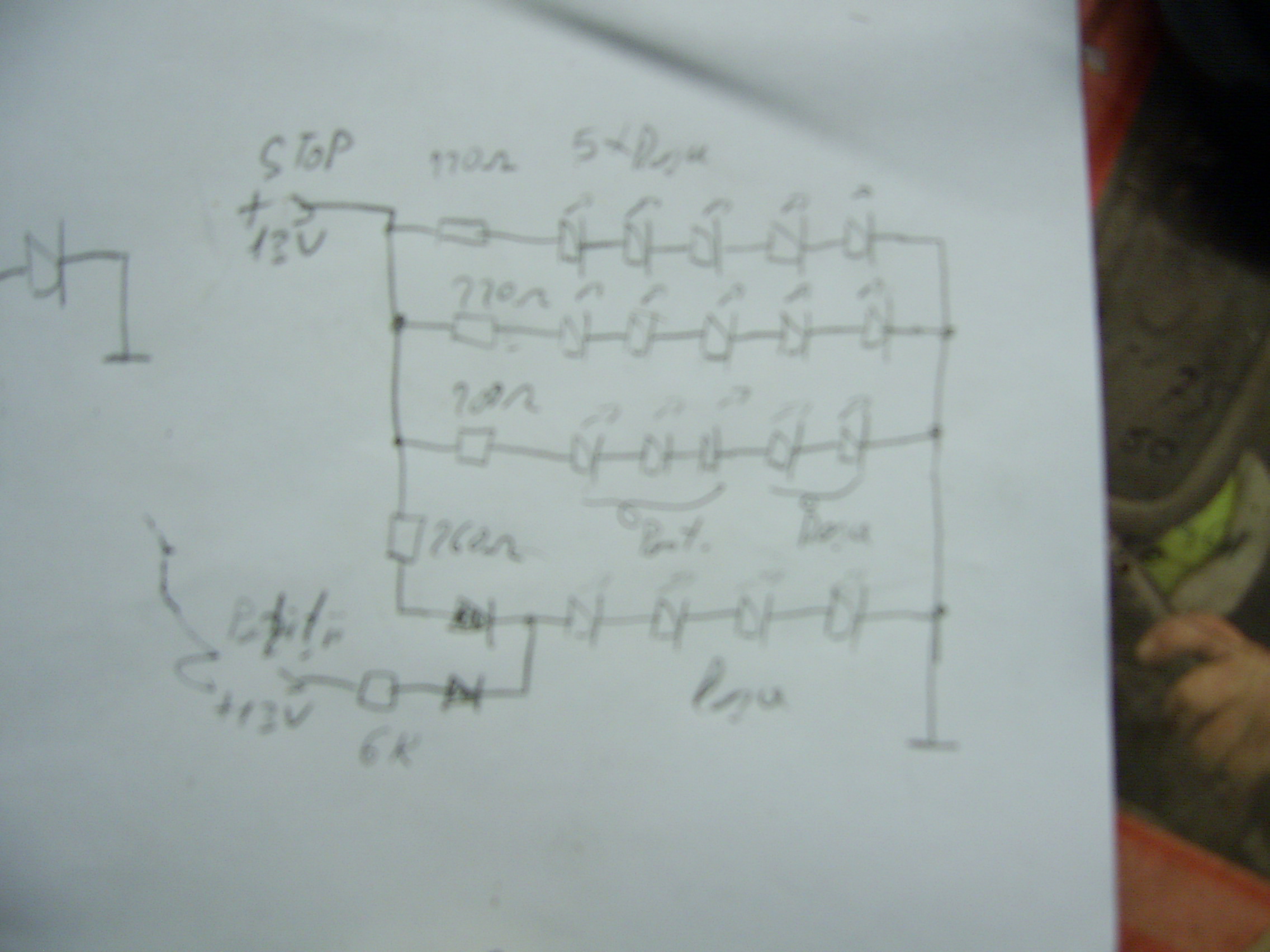

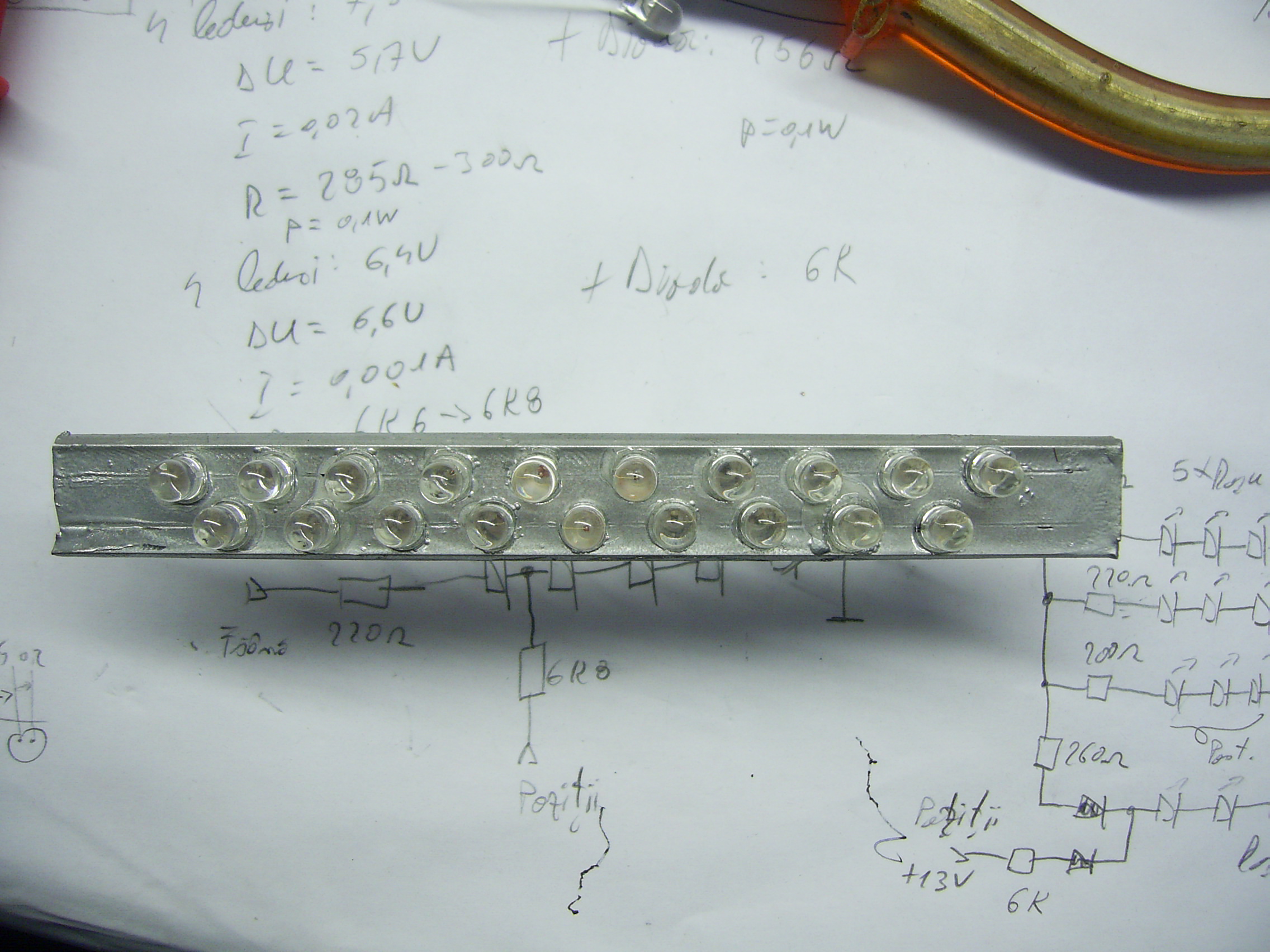

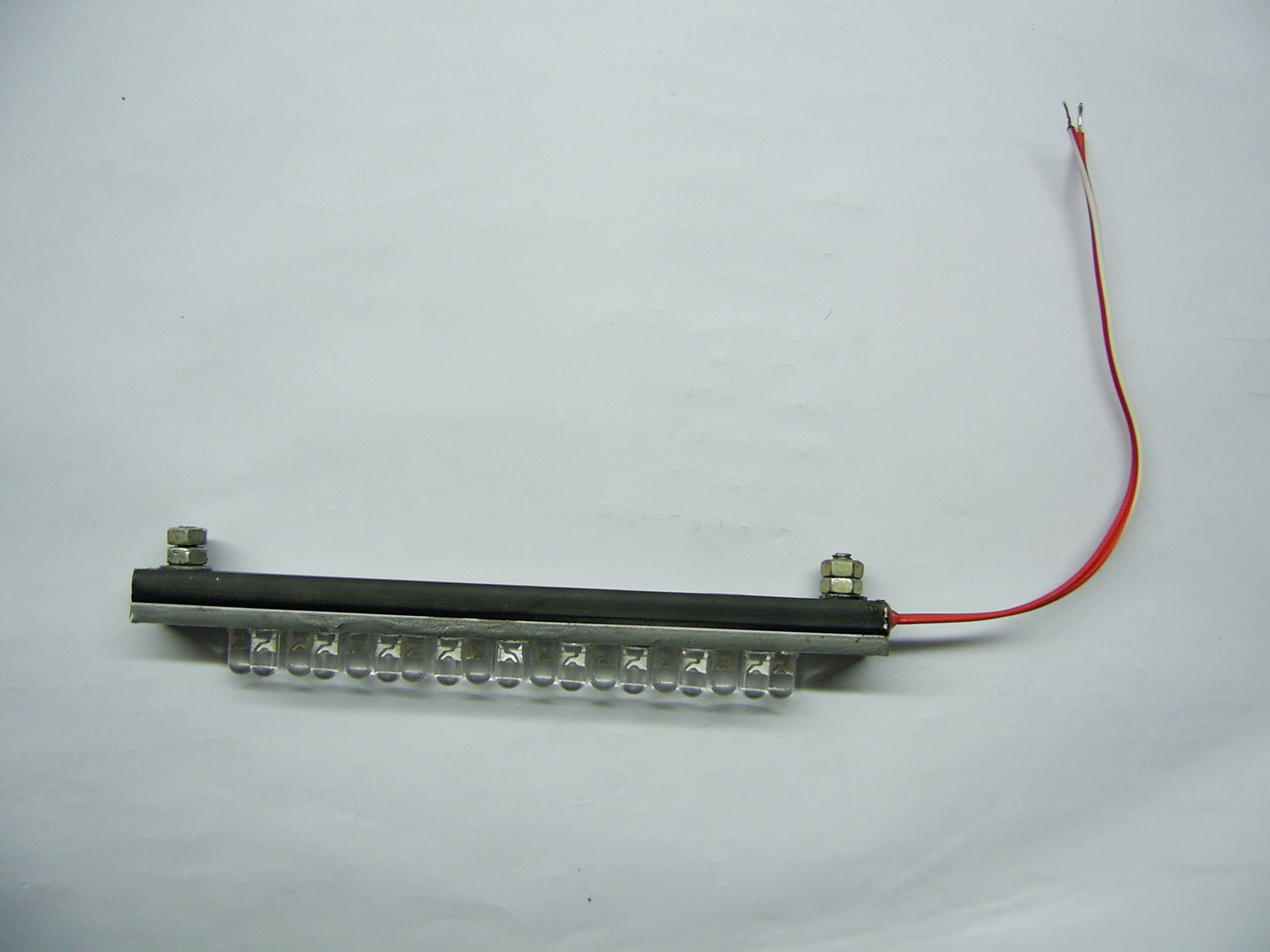

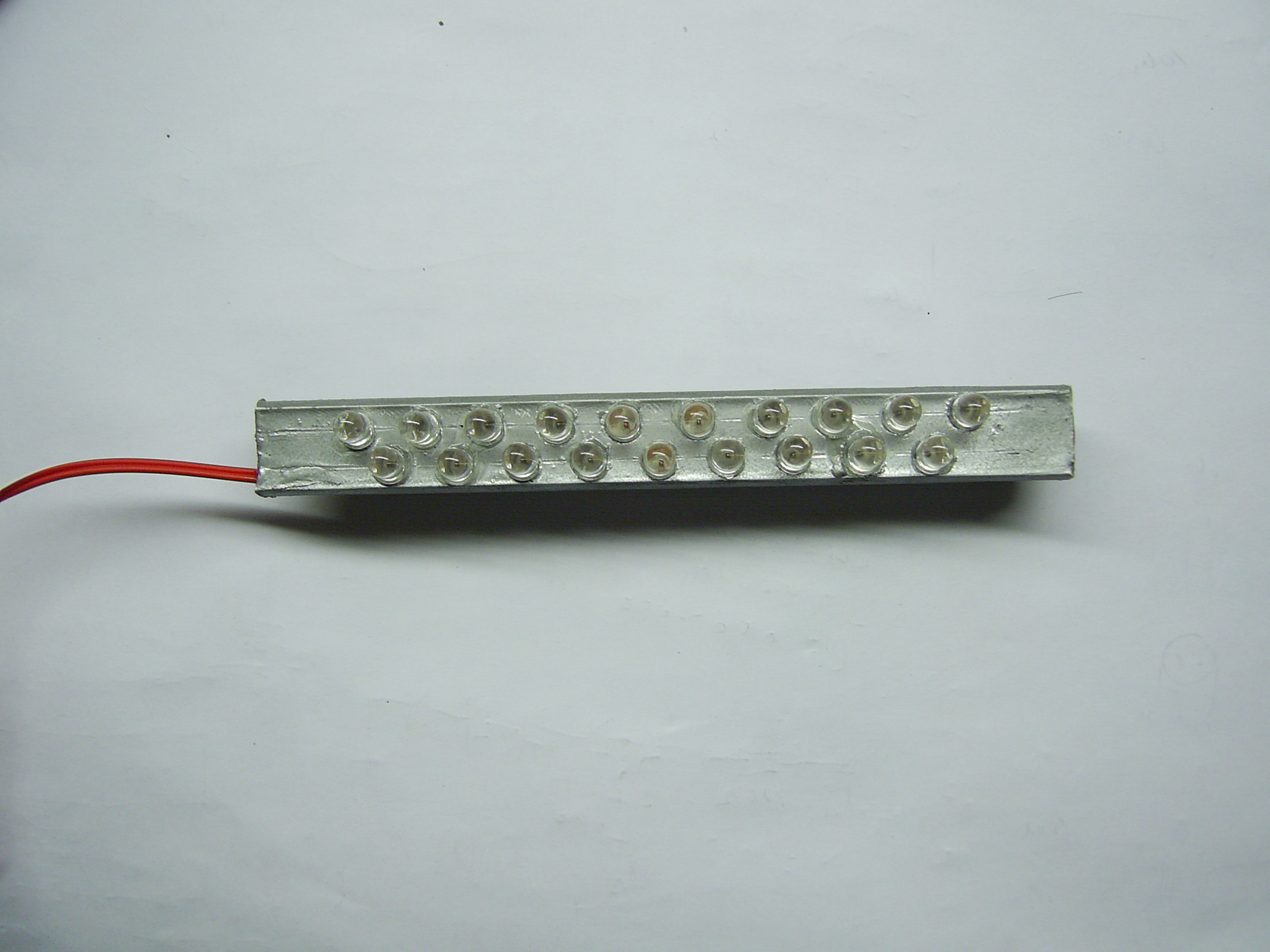

O noua realizare: Al 3lea stop  ">

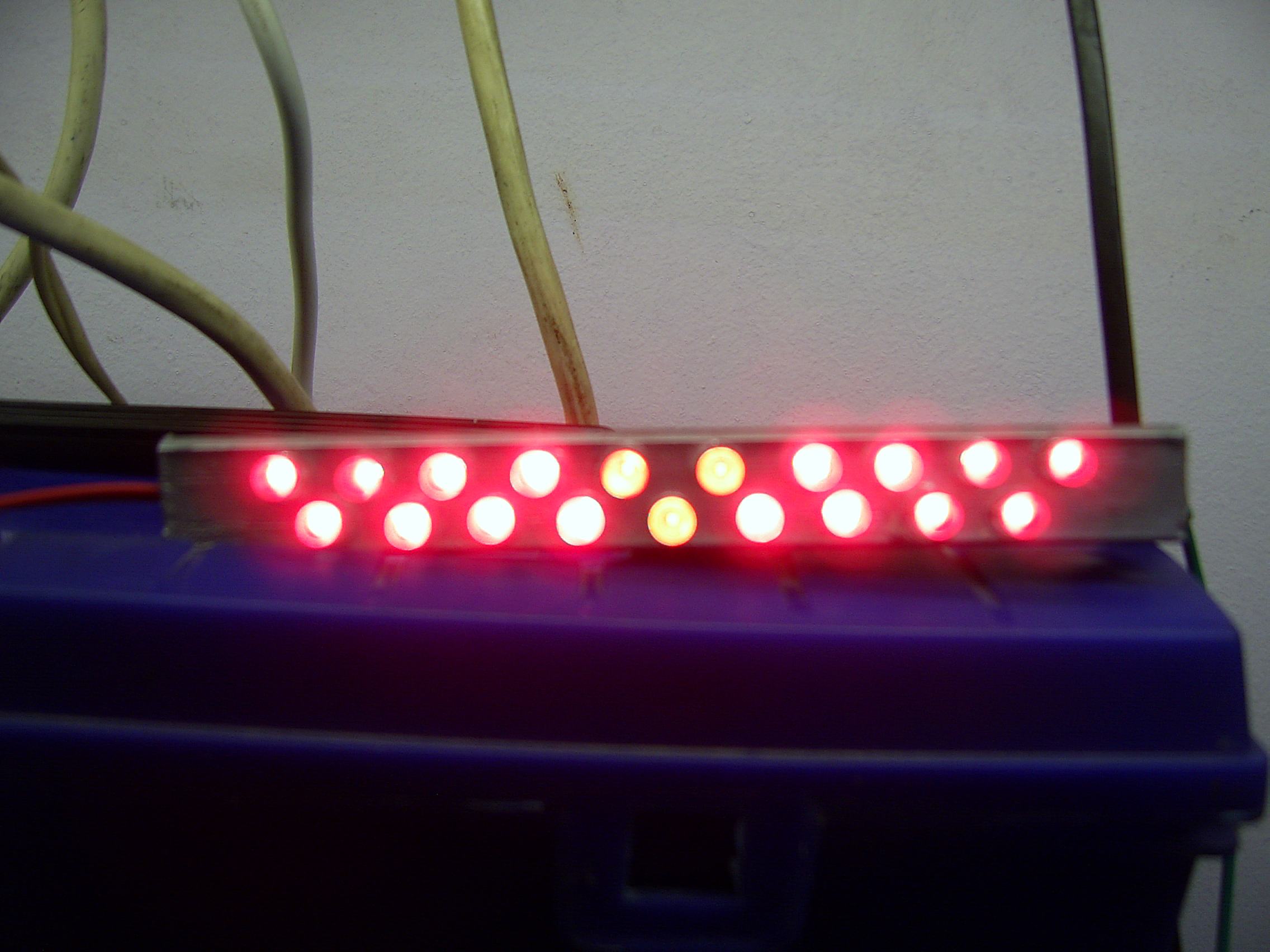

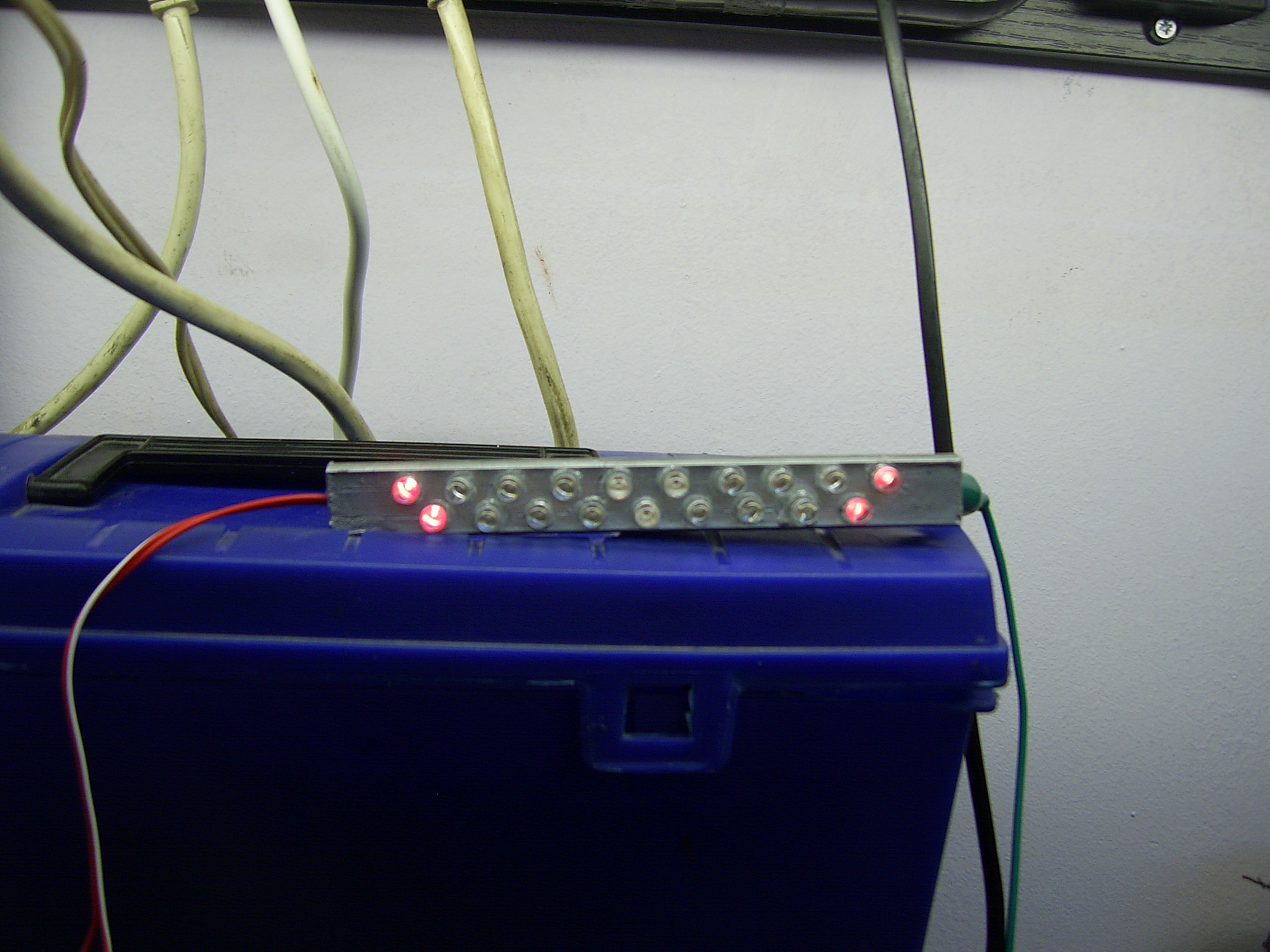

Pozitiile consuma 1mA,stopul 75mA

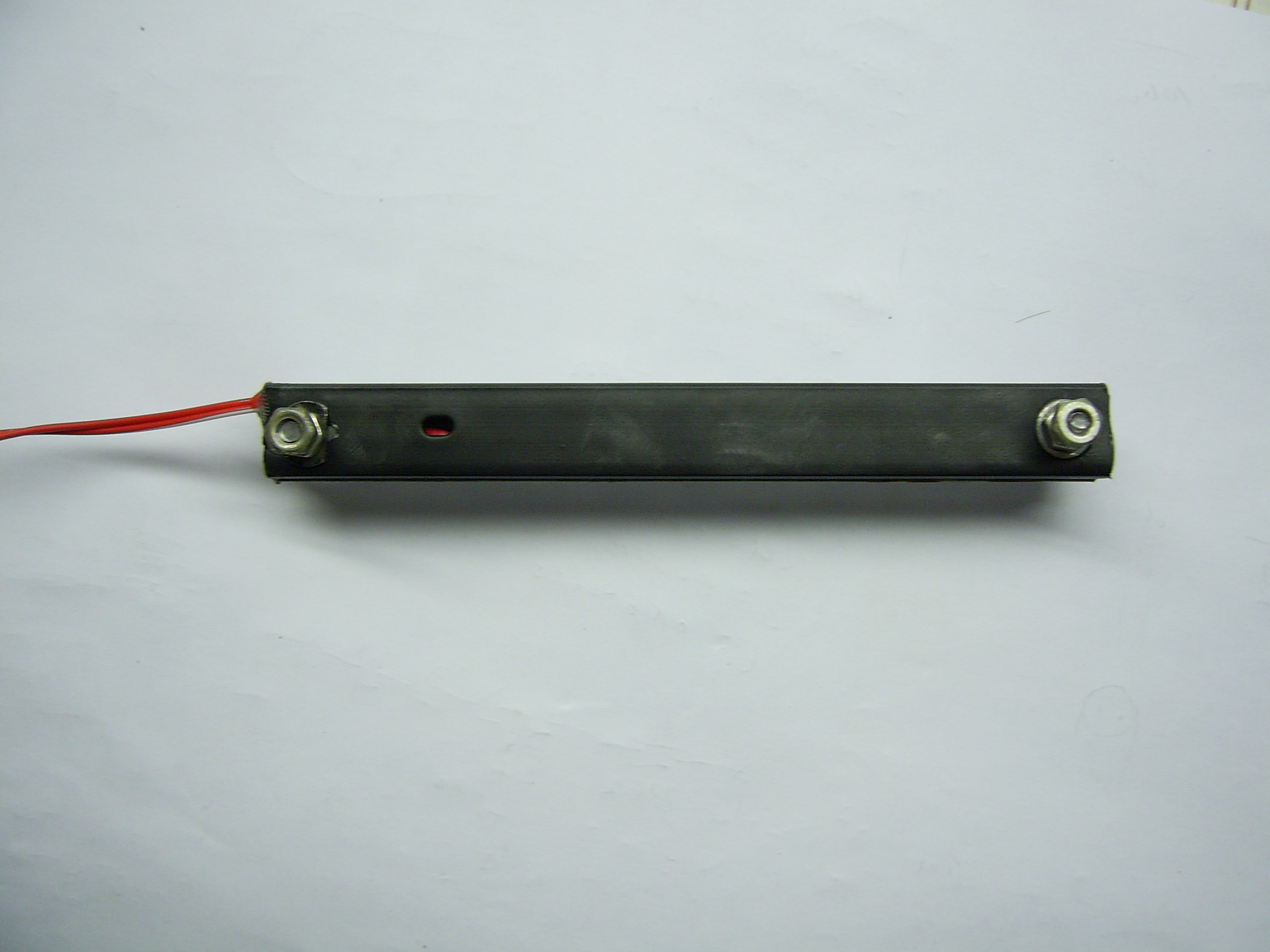

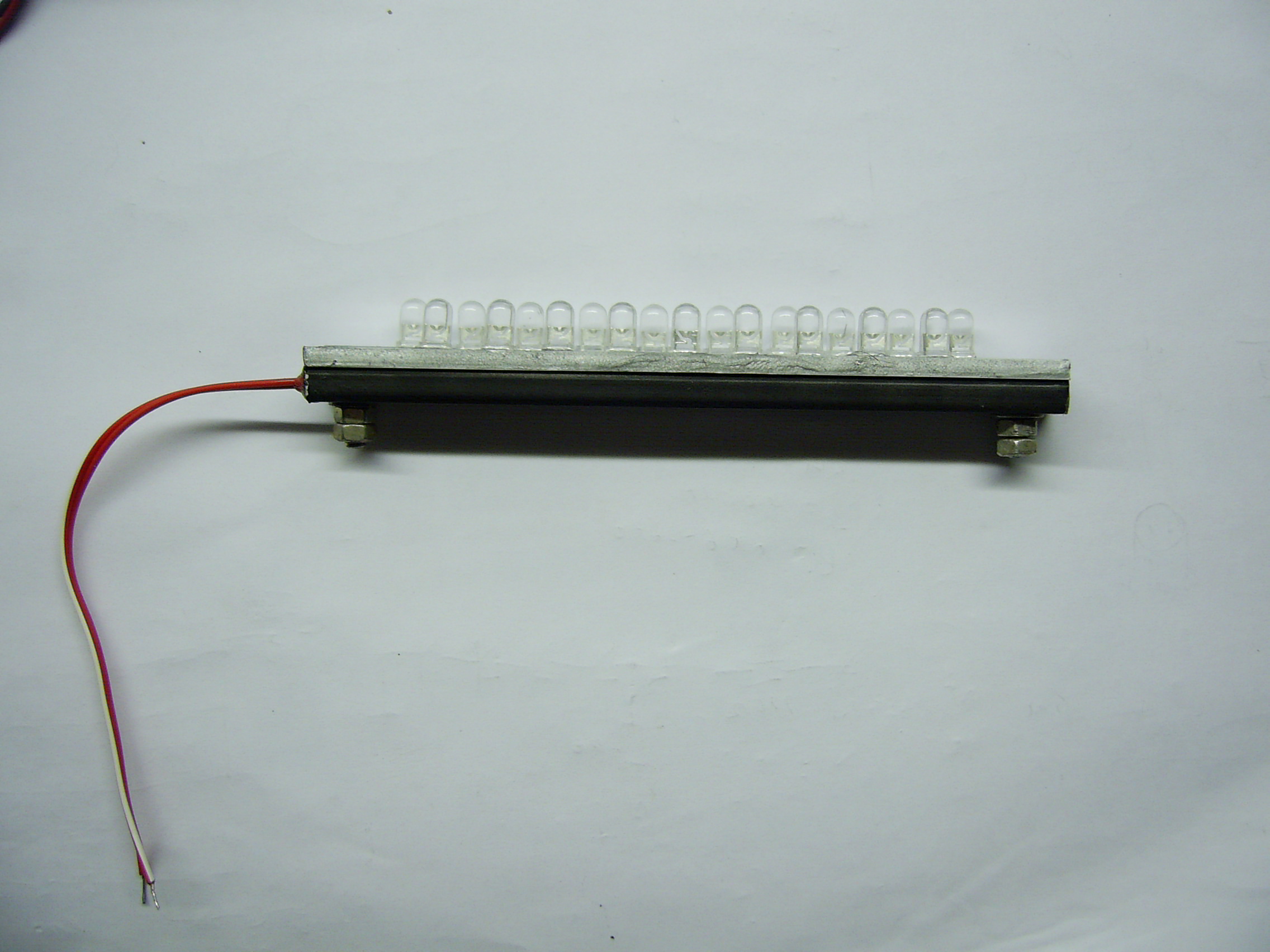

E facut din 19 leduri (10+9),cele 3 leduri din mijloc sunt portocalii (sau asa ar trebui,ca in realitate nu prea par) si suportul este pat de cablu

Ledurile sunt cele mai ieftine pe care le-am gasit (in europa),cam 15 bani bucata

Edited August 10, 2009 by Dr.L

[Abram Burel]

Cateva comentarii:

- Ok, bravo

- Din poze nu rezulta, ba din contra. Ledurile de 5mm nu dau lumina spre spate. Aparent, ceva folie reflectorizanta pusa pe placa nu aduce nimic in plus. In realitate, o parte din lumina emisa se va reflecta in plasticul tyransparent (rosu sau nu) al lampii si. Din poze nu rezulta asta pentru ca e doar bagheta, dar e bine de tinut seama pentru un lumen, doi

- (off) De ce trebuie postate poze de 3,x Mpx de aproape 1MB, cand se pot reduce bine mersi la 0,x Mpx si cativa zeci de k, fara probleme de claritate sau detaliu?
