Geo_ZGA

Iluminare Consola Climatizare Cielo

Recommended Posts

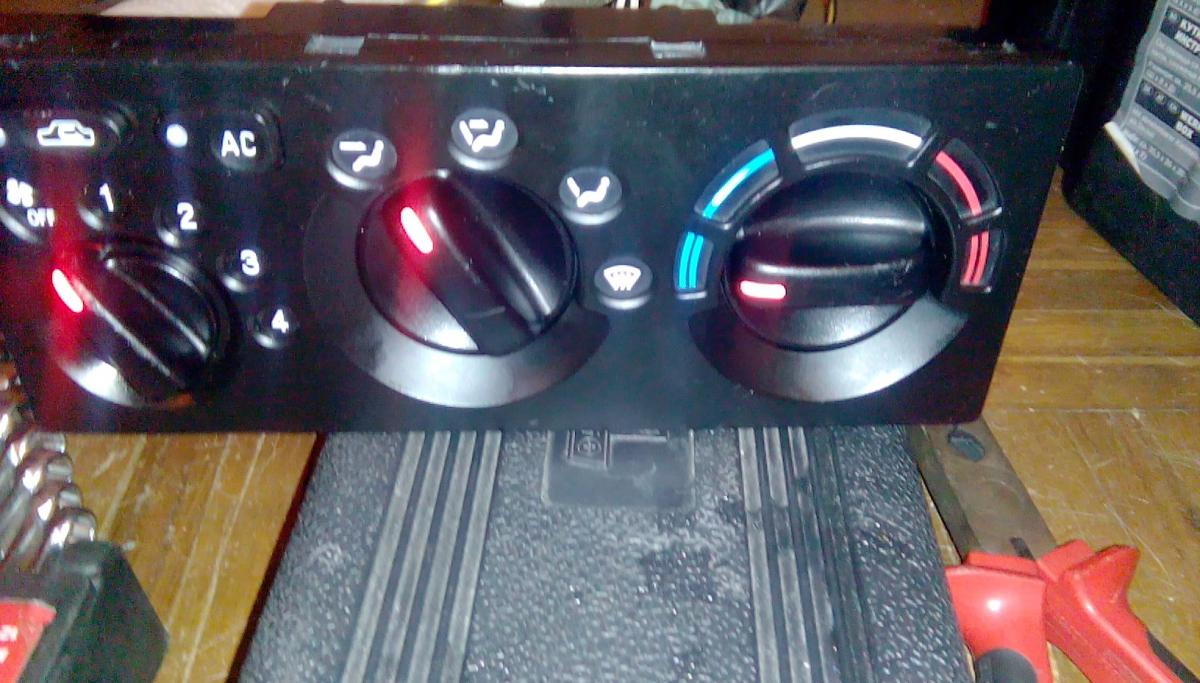

Pt ca azi ma plictiseam in casa, m-am apucat de consola de climatizare (de 2 console chiar).

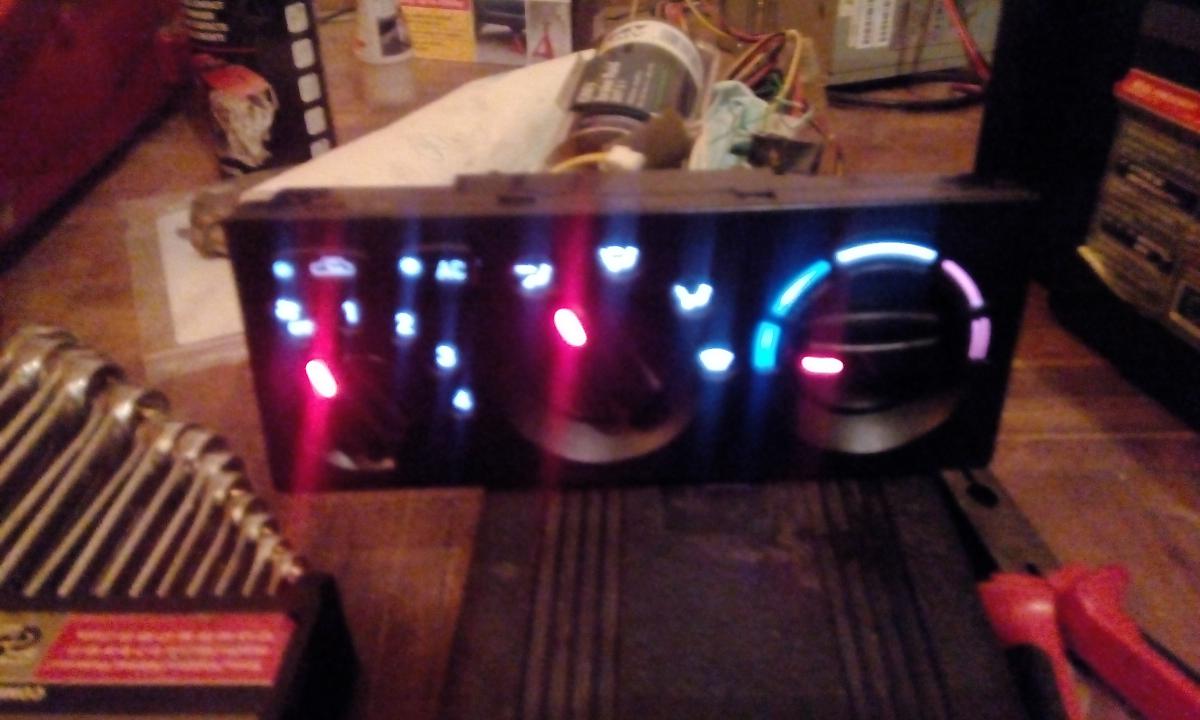

Iluminarea principala e cu 2 leduri T5 albe, cu 3 smd-uri.

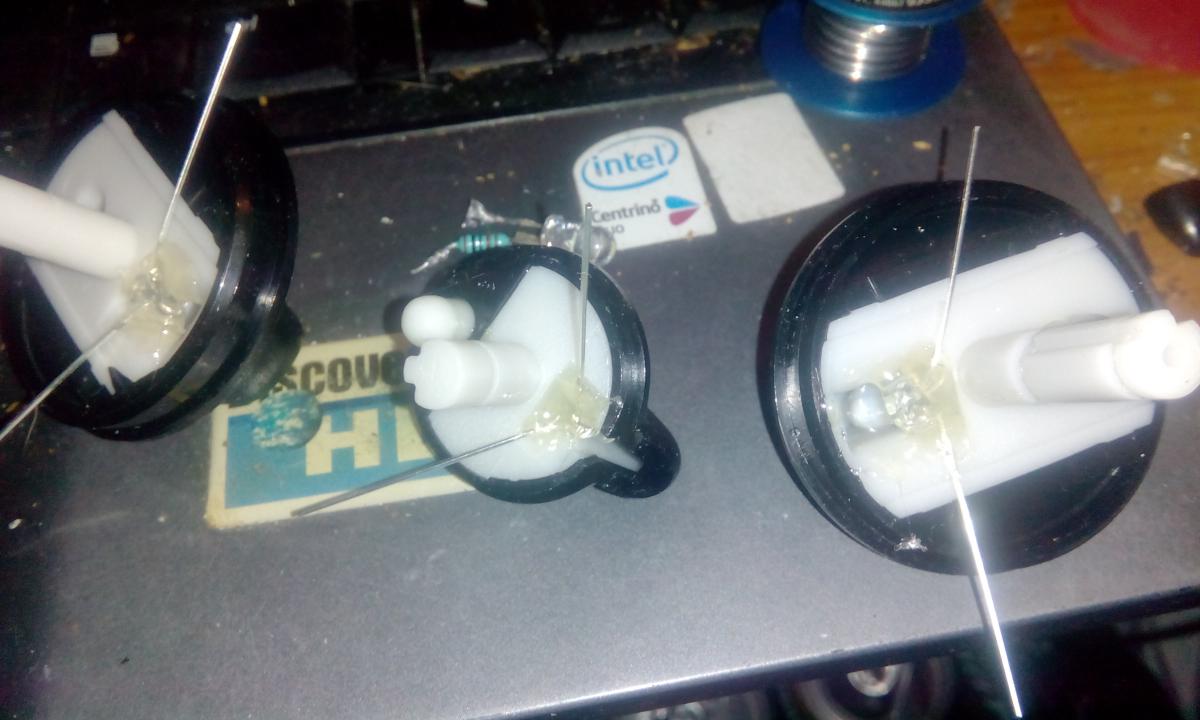

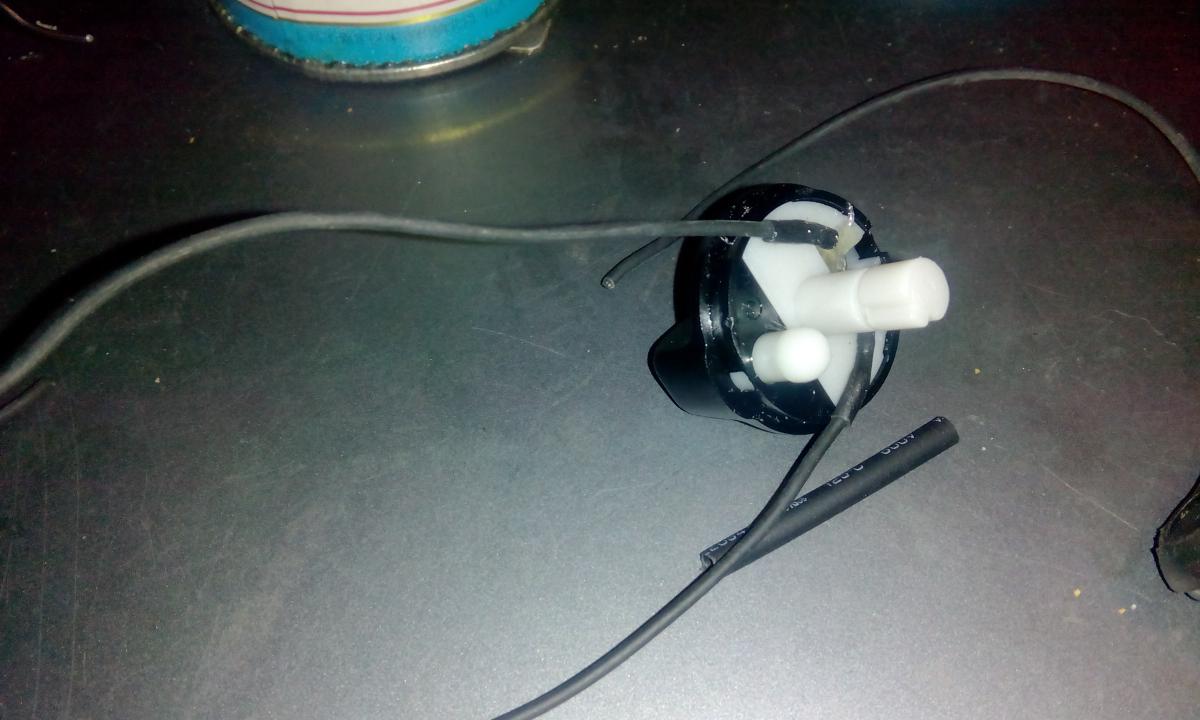

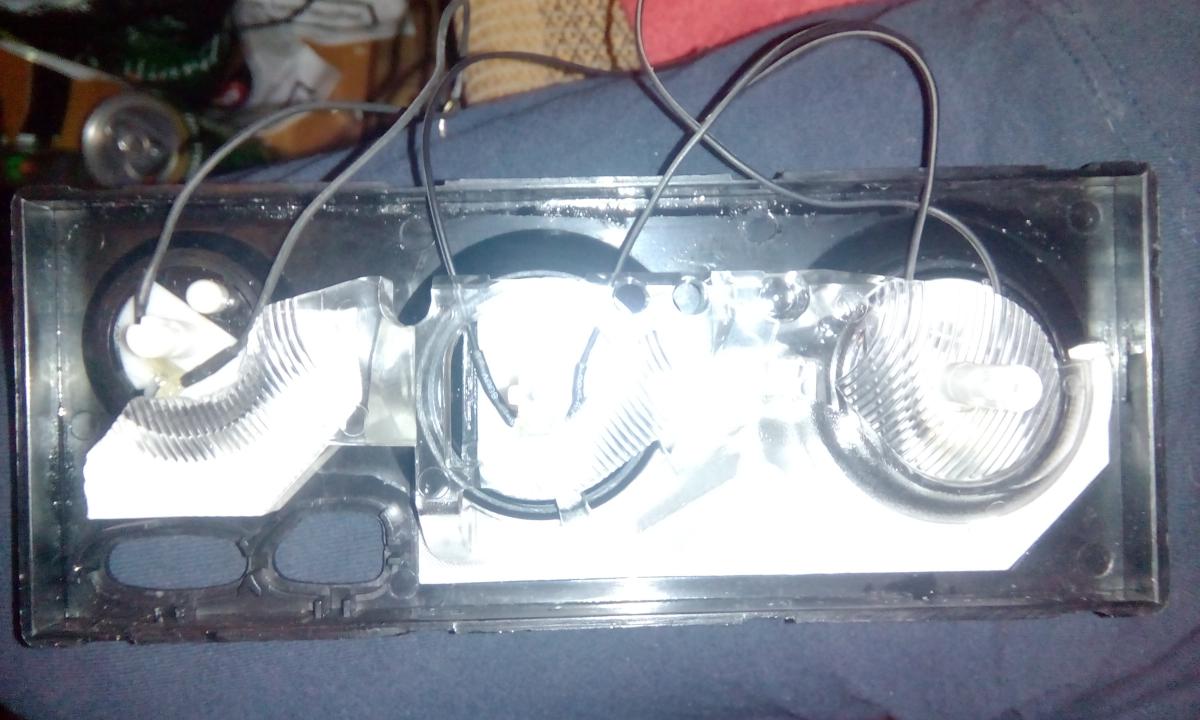

Iluminarea la rotitele de reglaj e mai problematica... am folosit un led de 3mm cu rezistenta (nu am avut la 12v) la rotita de la treapta de ventilatie, si cate un led de 5mm la 12v pt urmatoarele 2. Le-am prins pe pozitie cu plastic topit (pistol cu baton), taiate scurte piciorusele ledurilor si puse fire de la niste casti (sunt subtiri si mai flexibile). Plasticul transparent de la treapta de ventilatie l-am ciopartit putin, pt ca nu aveau loc firele sa se miste, oricum nu isi mai avea rostul pe portiunea aia.

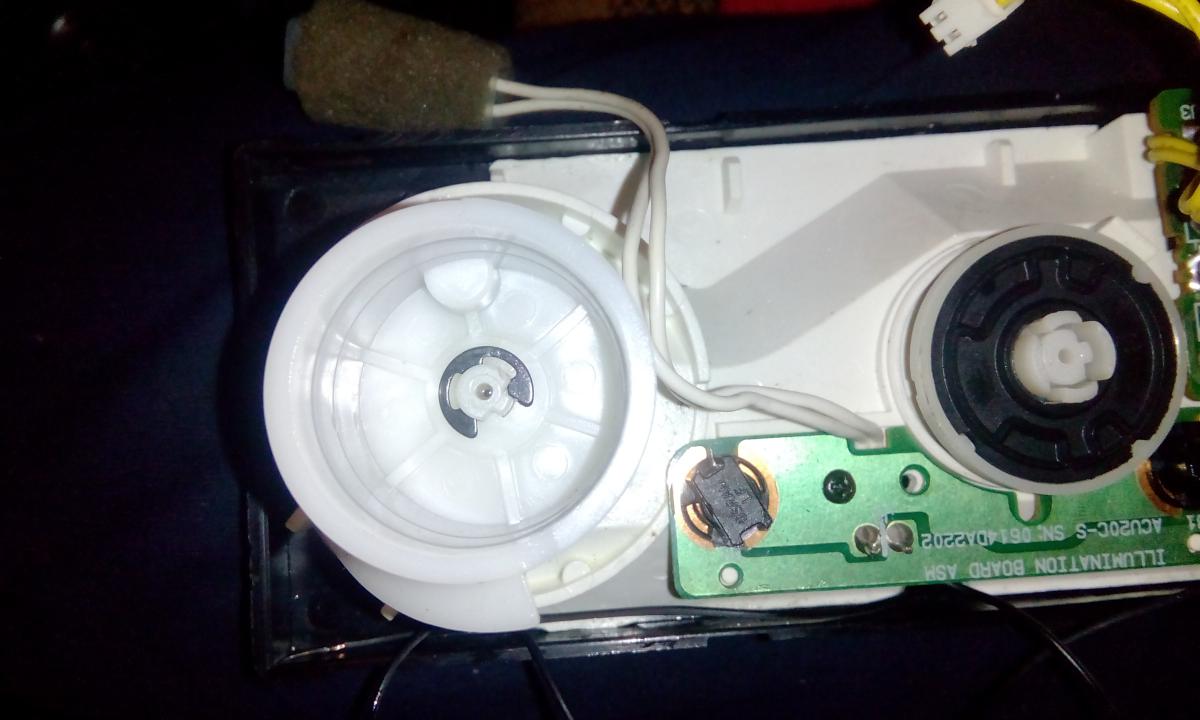

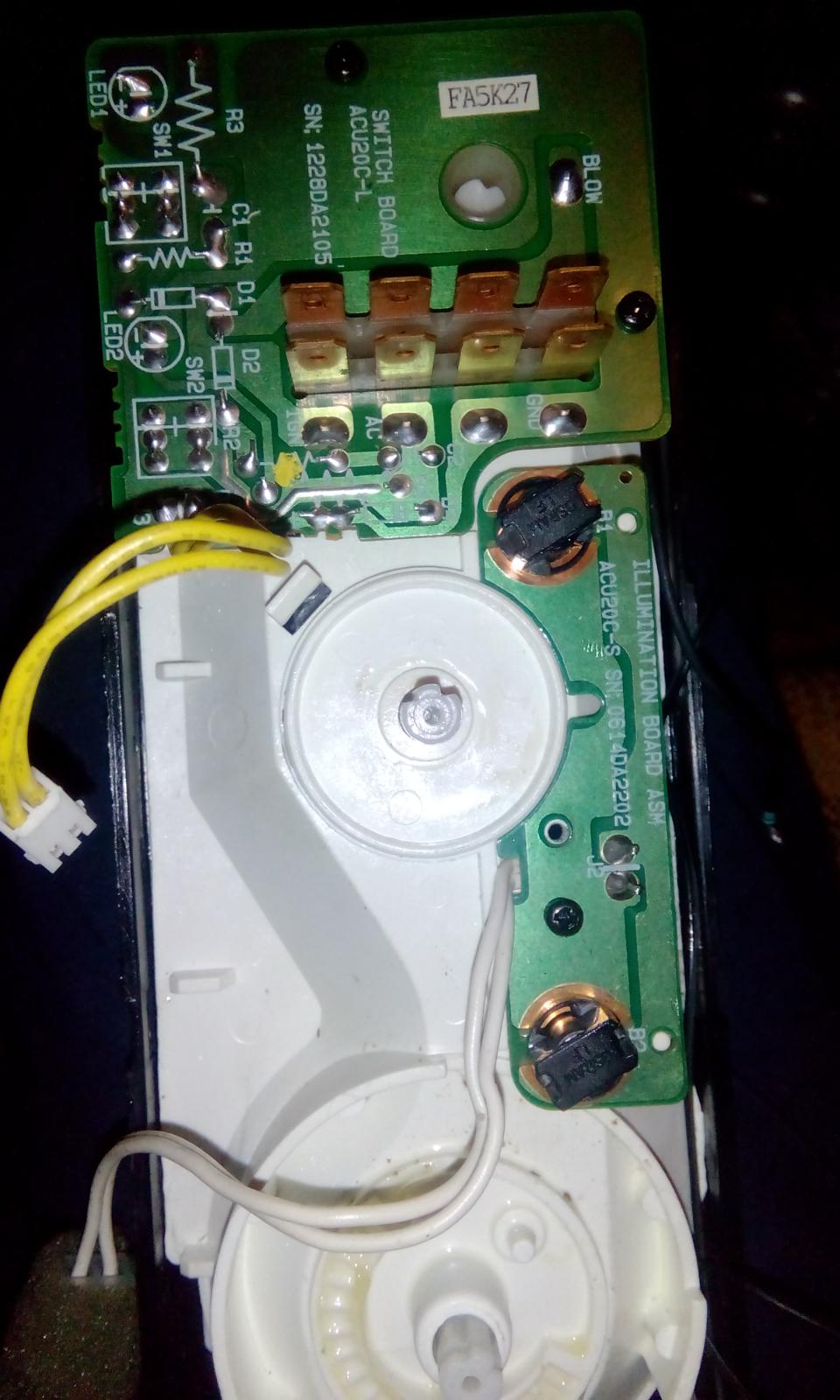

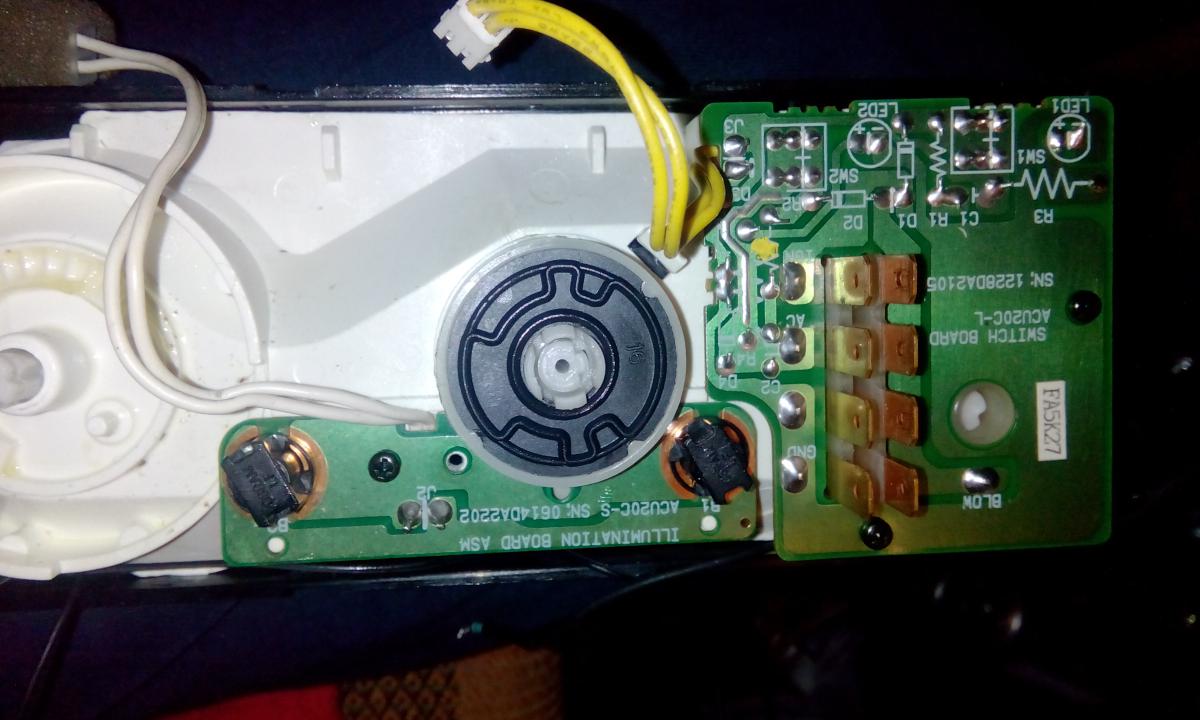

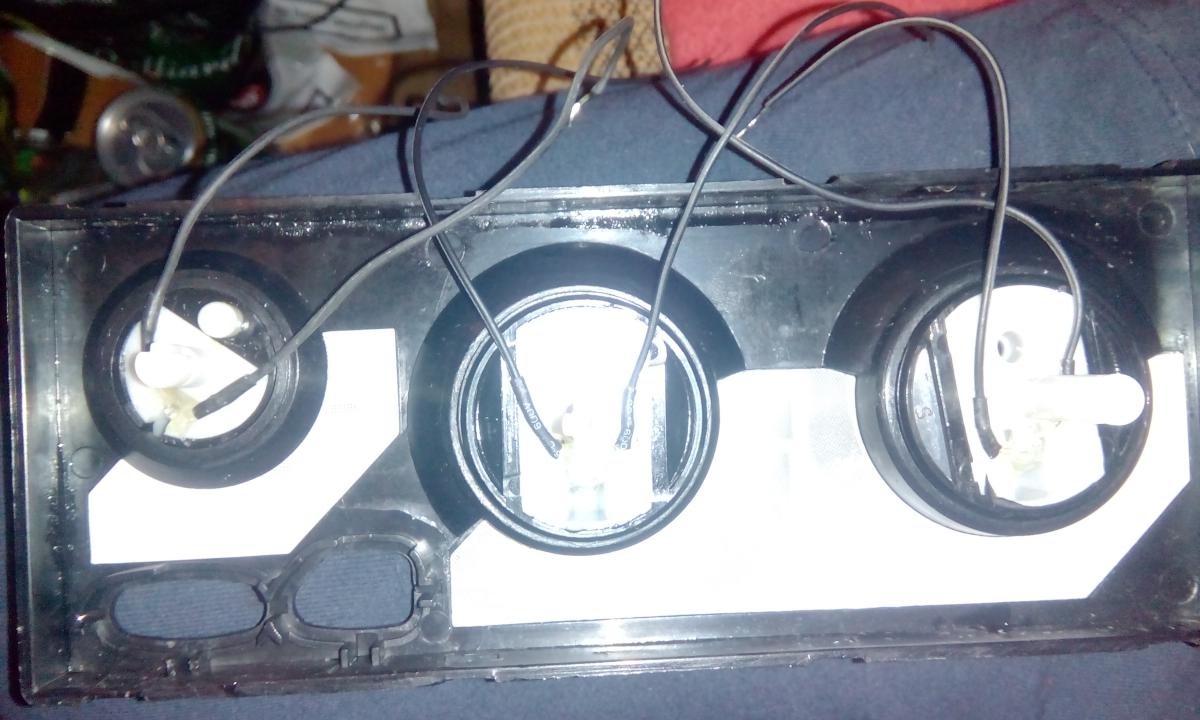

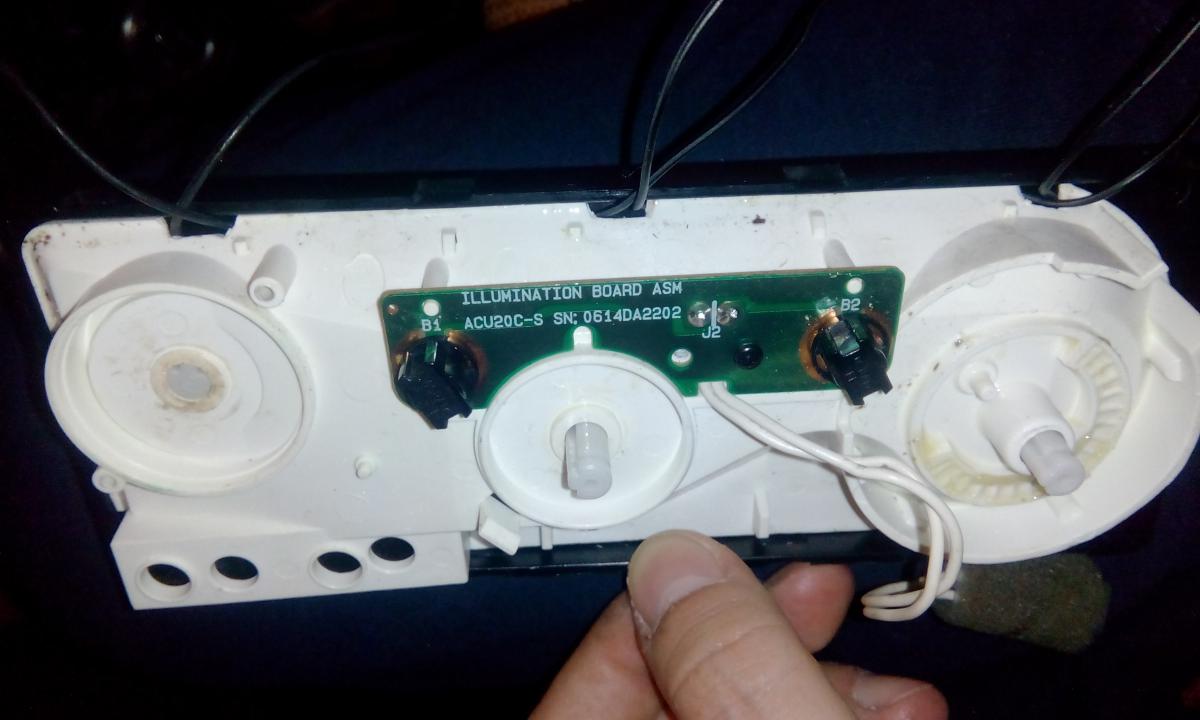

In carcasa alba am facut 3 gauri prin care sa scot firele, lasate putin mai lungi in interior ca sa se poata roti usor reglajele. Inchisa carcasa alba, puse sigurante, arculete etc si lipite firele la + si -. + este cel din dreapta unde scrie J2, - cel din stanga.

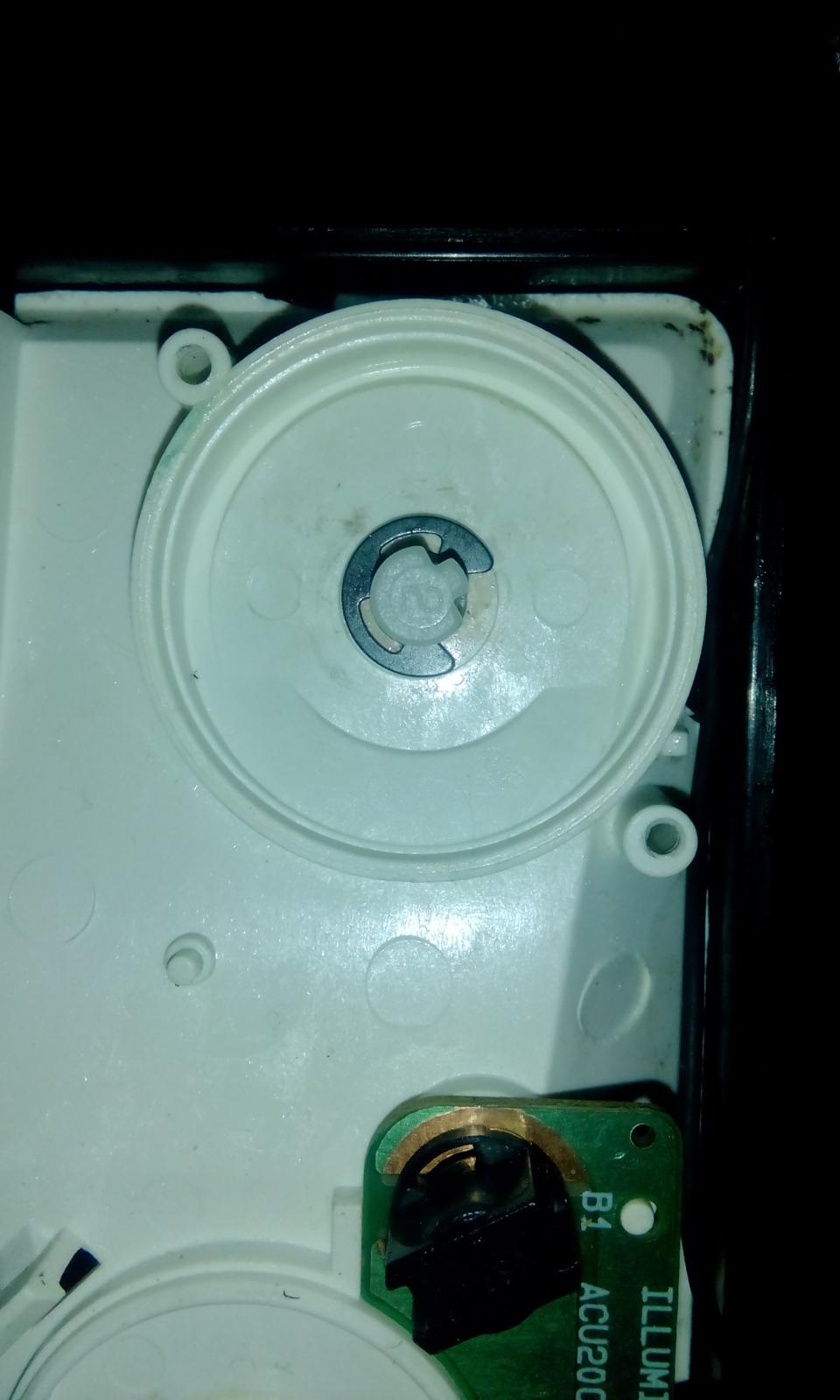

La demontare nu trageti disperati de rotite, sunt prinse fiecare cu cate o siguranta. O sa sara arcuri, tineti minte fiecare piesa de unde a venit.

Daca se vrea, cu ocazia asta se pot inlocui si ledurile care indica butonul apasat, cele galbene... in ce culoare se vrea. Leduri normale, la 3-5v, in functie de culoare.

Per total, cam asta e...












  • Like 1

Share this post


Link to post
Share on other sites

Eu am folosit fisa IDE de harddisk de calculator (din alea vechi ata33 am taiat panglici cu cate 2 fire) pentru ledurile din butoane, pana acum s-a rupt de 3 ori in decurs de 3 ani, trebuie un fir foarte flexibil, sper ca ala de casti sa fie ce trebuie.

Ar trebui explicat cu poze si cu mse desface consola fara sa se strice ceva.

Share this post


Link to post
Share on other sites

Si eu sper sa fie ce trebuie firele astea... sunt flexibile, casti din alea dop, cu fir subtirel siliconat.

Da, la demontare nu m-am gandit sa fac poze... am facut la montaj, se mai intelege cate ceva.

p.s: schimba-ti semnatura in "rat style Espero" :) )

Share this post


Link to post
Share on other sites

Buna seara! poate sa imi explice cineva detaliat cum a scos consola de la climatizare ? nu vreau sa fac pagube asupra ei gen sa se rupa ceva , cabluri etc...!

Share this post


Link to post
Share on other sites

Citeste aici ce a scris userul @Vlad in 12 oct 2004 #8: http://www.gmclub.ro/forum/index.php/topic/3996-inlocuire-becuri-la-bord-sau-din-butoane/?hl=bord

Cu mentiunile:

Zonele unde panoul este clipsat se observa foarte bine in ultimele 2 poze puse de Geo (sunt situate pe laturile de sus si jos);

Nu trebuie demontat RC-ul;

Dupa ce scoti conectorul electric, scoti furtunele de vacuum cu tot cu conectorul din cauciuc in care sunt infipte. Daca le vei scoate independent, s-ar putea sa nu mai sti sa le pui la loc.

Share this post


Link to post
Share on other sites
